Carbonfaser hat sich zu einem der am häufigsten eingesetzten Materialien in Branchen entwickelt, in denen die Kombination aus mechanischer Festigkeit und geringem Gewicht entscheidend ist, wie beispielsweise in der Automobilindustrie, der Luft- und Raumfahrt oder der Herstellung von Verbundwerkstoffen.
Die Komplexität der Oberfläche und die Struktur des Gewebes können jedoch die Erkennung kleiner Unregelmäßigkeiten, Verunreinigungen oder Defekte mittels konventioneller Sichtprüfung erschweren.
Bei NUTAI arbeiten wir mit Technologien der industriellen Bildverarbeitung und hochauflösender Bildaufnahme, um komplexe Materialien wie Carbonfaser zu analysieren und objektive Informationen zu gewinnen, die industrielle Qualitätskontrollprozesse unterstützen.
Für diese Art von Anwendungen verfügt NUTAI über Technologien zur linearen und oberflächlichen Bildaufnahme, mit denen die sichtbaren Informationen auf der Materialoberfläche bewertet werden können. Dabei wird die Systemkonfiguration an die Eigenschaften der jeweiligen Probe und an die erforderlichen Inspektionskriterien angepasst.
Bewertung einer Probe für eine Automobilanwendung

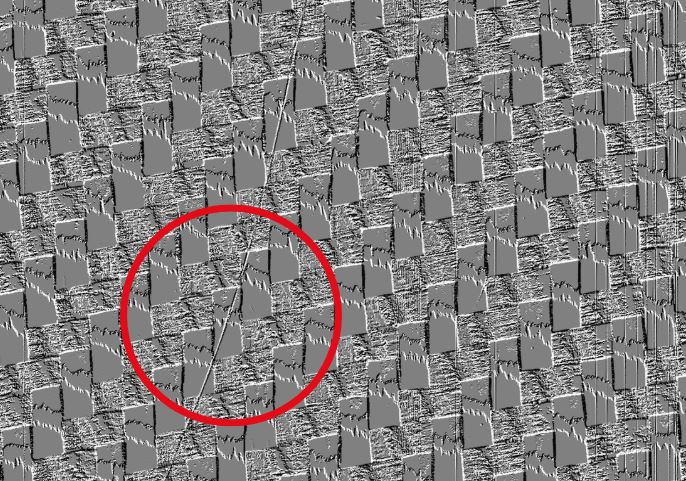

Bei Tests an einer Carbonfaserprobe für eine Automobilanwendung, erhielten wir eine Bildaufnahme, die ein Element deutlich sichtbar machte, das mit konventioneller Betrachtung nur schwer zu erkennen war: ein menschliches Haar, das versehentlich auf der Oberfläche abgelegt wurde.
Auch wenn es sich um einen anekdotischen Fall handelt, veranschaulicht der Test den Detailgrad, der mit hochauflösenden Bildaufnahmesystemen erreicht werden kann.
Über das gezeigte Beispiel hinaus ermöglichen diese Technologien die Analyse von Oberflächenmerkmalen komplexer Materialien und die Identifizierung von Elementen, die die Endqualität des Produkts beeinflussen können. Dazu gehören:
- Abstehende Fasern
- Oberflächenporen
- Verunreinigungen
- Kratzer
- Markierungen
- Unregelmäßigkeiten im Gewebe
- Variationen der Oberflächenbeschaffenheit
Um den während des Tests erzielten Detailgrad einzuordnen: Ein menschliches Haar hat in der Regel einen Durchmesser von etwa 60 bis 140 Mikrometern.
Die durchgeführte Bildaufnahme erreichte eine ungefähre Auflösung von 28 Mikrometern pro Pixel, was etwa 900 dpi entspricht. Dadurch konnten sehr kleine Elemente auf einer dunklen und strukturell komplexen Oberfläche wie Carbonfaser sichtbar gemacht werden.
Industrielle Bildverarbeitung für die Qualitätskontrolle komplexer Materialien
Die Automatisierung von Inspektionsprozessen ermöglicht den Einsatz objektiver und wiederholbarer Kriterien bei der Bewertung industrieller Oberflächen.
In Anwendungen, in denen die Oberflächenqualität entscheidend ist, können Systeme der industriellen Bildverarbeitung bestimmte manuelle Inspektionsaufgaben ergänzen oder ersetzen und dabei die Erkennungsfähigkeit sowie die Rückverfolgbarkeit des Prozesses verbessern.
Wenn Sie Komponenten aus Carbonfaser, Verbundwerkstoffen oder technischen Geweben herstellen und neue Möglichkeiten der industriellen Inspektion bewerten möchten, können wir Ihnen bei der Analyse Ihrer Anwendung helfen.
Müssen Sie eine industrielle Inspektionsanwendung bewerten?
Bei NUTAI entwickeln wir Lösungen der industriellen Bildverarbeitung, die an industrielle Anwendungen angepasst sind, bei denen komplexe Oberflächen analysiert, Unregelmäßigkeiten erkannt oder Qualitätskriterien anhand realer Muster validiert werden müssen.
Wenn Ihr Unternehmen Defekte, Verunreinigungen oder Oberflächenmerkmale in Verbundwerkstoffen bewerten muss, können wir die technische Machbarkeit der Anwendung prüfen und das am besten geeignete Bildaufnahmesystem definieren.
