La inspección de una superficie pintada y reflectante requiere identificar alteraciones que pueden resultar difíciles de apreciar bajo condiciones de iluminación convencional, como abolladuras, ondulaciones, piel de naranja o cráteres.
En la industria se toma como referencia un tamaño de 0,2 mm, a partir del cual un defecto puede resultar visible para el ojo humano. Para inspeccionar de forma automatizada defectos de este tamaño e incluso menores, NUTAI integra cámaras de alta resolución y técnicas de deflectometría.
¿Qué es la deflectometía?

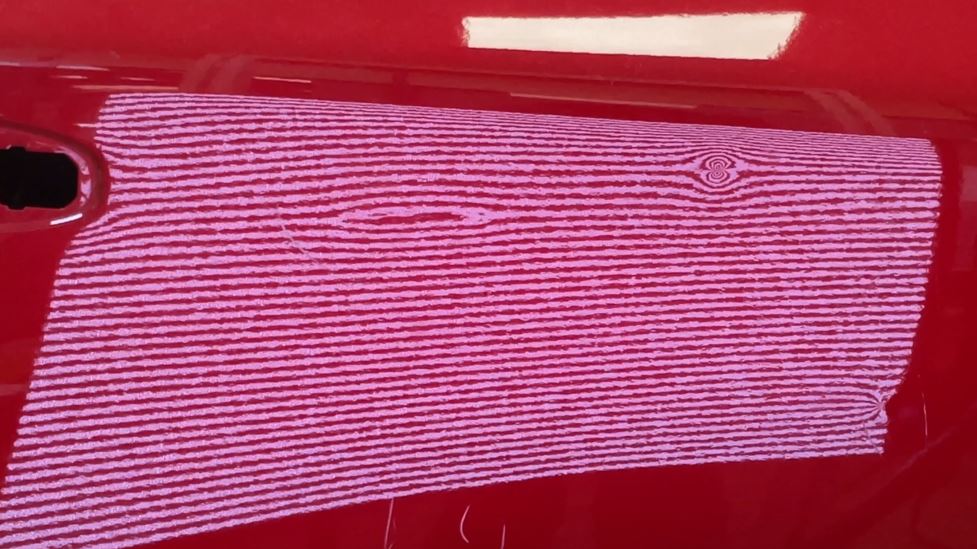

La deflectometría es una técnica de inspección óptica utilizada para analizar superficies reflectantes. Su funcionamiento se basa en proyectar un patrón estructurado de franjas sobre la superficie que se quiere inspeccionar.
Las cámaras capturan el reflejo de este patrón y registran las deformaciones que aparecen en las franjas. Una variación en la geometría de la superficie modifica el reflejo y permite localizar alteraciones en la chapa o en el acabado de pintura.
De esta forma, la inspección no depende únicamente de observar directamente el defecto, si no de analizar cómo afecta a la reflexión del patrón de pintura.
Configuración según cada aplicación
Cada sistema se configura de acuerdo con las características concretas del proceso. Para definir la solución se tienen en cuenta aspectos como:
- La geometría y las dimensiones de la pieza
- El tipo de superficie y acabado
- Las zonas que deben inspeccionarse
- Los defectos que se requiere localizar
- Las condiciones de la línea de producción
- Los criterios de aceptación establecidos para el proyecto
A partir de estos requisitos se determinan la distribución de cámaras, el sistema de proyección y la integración de la estación en la línea.
Sistemas de inspección por deflectometría de NUTAI
NUTAI desarrolla e integra sistemas de visión artificial para la inspección automatizada de superficies pintadas y reflectantes. Las soluciones se adaptan a las condiciones de cada línea y a los criterios de inspección definidos por el cliente.
Para estudiar una aplicación es necesario conocer las características de la pieza, las superficies que deben cubrirse y los defectos que se quieren evaluar.
¿Necesitas estudiar la inspección de una superficie pintada?
Contacta con NUTAI para analizar los requisitos de la aplicación.
